Max. Fördermenge 1.900 l/h
Max. Arbeitsdruck 120 bar
Normalspannung 400 V
OERTZEN S 334 VA

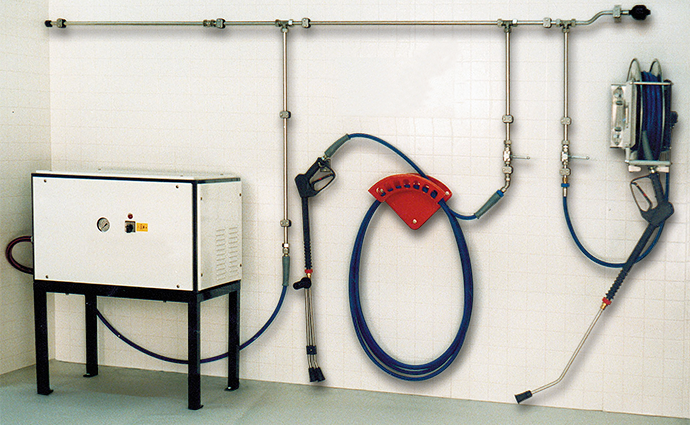

Hochdruck-Reinigungsanlage mit Kaltwasser-Betrieb zur industriellen Anwendung
Max. Fördermenge 1.900 l/h
Max. Arbeitsdruck 120 bar
Normalspannung 400 V
Doppelt Druck machen gegen Verunreinigung
Der S 334 VA ist serienmäßig mit zwei Spritzeinrichtungen ausgerüstet, sodass zwei Bedienplätze gleichzeitig genutzt werden können. Dadurch ermöglicht der stationäre Hochdruckreiniger eine besonders effiziente Reinigung.
- Dreizylindrige Reihenkolbenpumpe, mit Elektromotor verflanscht
- Motor-/Pumpendrehzahl: 1.420 1/min
- Motor und Pumpe sind langsamlaufend und leise
- Optional mit 11 kW Elektromotor (4-polig) und 210 bar Arbeitsdruck
(S 334 VA-H, Bestell-Nr. 710.000.544)
Technik im Detail
Rahmen
- Stabiler umlaufender Edelstahlrahmen mit Pulverbeschichtung
- Hochwertige Blechteile schützen Motor und Pumpe
Safety Control Stop
- Druckloser Stand-by-Betrieb bei Schließen der Spritzpistole
- Automatischer Neustart bei Wiederöffnen
Spritzpistole
- Isoliergriffstück für sichere Handhabung der Spritzpistole
- Entdrallungsgelenk verhindert Verdrehen des Hochdruckschlauchs
Motor und Pumpenleistung
- 400 V/3~50 Hz
- Max. 120 bar Arbeitsdruck
Ausstattung
- 3-zylindrige Reihenkolbenpumpe, mit Elektromotor verflanscht
- Messing-Zylinderkopf, Keramikkolben
- Motor-/Pumpendrehzahl 1.420 1/min, langsamlaufend und leise
- Safety Control Stop SCS, automatisches Abschaltsystem nach Schließen der Spritzpistole (20 Sek.)
- Sofortiger Neustart beim Öffnen der Pistole
- Pumpensystem drucklos bei Schließen der Spritzpistole (Stand-by-Betrieb)
- Motor-/Pumpensystem geschützt durch stabilen, umlaufenden Edelstahl-Rahmen
- Blechteile pulverbeschichtet
Serienmäßiges Zubehör
- 2 x Einfachlanze 600 mm (710.700.030)
- Flachstrahldüse 08 (710.712.508)
- Hochdruck-Sicherheits-Pistole 330 bar 3/8"
- Isoliergriffstück 560 mm (710.700.001)
- Entdrallungsgelenk (710.708.050)
- PANZERJET-Sicherheits-Hochdruckschlauch NW 8, 10 m (710.702.064)
Anwendungsbereiche
- Behälterreinigung
- Bodenreinigung
- Flächenreinigung
- Hochdruckreinigung
- Industrielle Reinigung
- Rohrreinigung
- Tankreinigung
- Viehstallreinigung
710.800.847
Turbo-Bodenreiniger BRW 470 VA/R
Bodenreinigungswagen aus Edelstahl für trittsichere Böden und andere Verkehrsbereiche sowie zur Entölung von Böden
- Arbeitsbreite 470 mm
- Arbeitsdruck max. 250 bar
- Wassertemperatur max. 90 °C
- rotierende Düsenelemente für hohe Flächenleistung
- zur Kopplung an Hochdruckreiniger
710.708.050
Entdrallungsgelenk 3/8" 330 bar MS
- montiert zwischen Pistole und Schlauch
- verhindert ein Verdrehen des Schlauches
710.306.043
EO-VARIO-Injektor 2,1 mm HV/DOS
speist Reinigungsmittel im Niederdruck pumpenschonend hinter der Hochdruckpumpe in den Hochdruckwasserstrahl ein, regelbare Zumischrate 0 bis 10%
710.306.047
EO-VARIO-Injektor 2,1 mm V2A
speist Reinigungsmittel im Niederdruck pumpenschonend hinter der Hochdruckpumpe in den Hochdruckwasserstrahl ein, regelbare Zumischrate 0 bis 10%
710.703.081
GEKA-Kupplung Messing 3/4"i
zur Befestigung und Verbindung von Wasserschläuchen
710.703.091
GEKA-Tülle Messing 3/4'' SL
710.700.001
HD-Sicherheits-Pistole 330 bar Isogriff
- ergonomisch geformt
- wärmeisoliert
- schlagfestes Gehäuse aus glasfaserverstärktem Makrolon
710.703.132
HV-Wechselnippel 3/8"i x OE2 MS
Handverschraubungs-Wechselnippel (Schlauchverbinder für PANZERJET-Hochdruck-Sicherheitssschlauch) 3/8" i x OE 2 MS
710.700.023
Lanze Push & Pull 600 mm
aus Edelstahl für stufenlose Verstellung des Biegewinkels von 20 bis 140°
- z.B. für Unterbodenwäsche, Dächer oder schwer zugängliche Stellen
- max. 210 bar, 150 °C
- Länge 600 mm
- 1/4"
- Nippel für Handverschraubung
Der Haltegriff (710.700.024 bitte mitbestellen!) arretiert die Lanze im gewünschten Winkel und ist links oder rechts einzuschrauben.
710.800.225
Nässe-Schutzoverall Gr. 46/48
- Gr. M (46/48)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.800.226
Nässe-Schutzoverall Gr. 50/52
- Gr. L (50-52)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.800.227
Nässe-Schutzoverall Gr. 54/56
- Gr. XL (54-56)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.800.228
Nässe-Schutzoverall Gr. 58/60
- Gr. XXL (58-60)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.802.003
OSP Spezial-Hypoid-Pumpenöl 5 l Gebinde
für OERTZEN-Hochdruck-Reihenkolbenpumpen: erster Ölwechsel nach 50 Betriebsstunden, alle weiteren Ölwechsel nach 500 Betriebsstunden bzw. mindestens 1 x jährlich; zur Erhaltung der Gewährleistung nur OSP OERTZEN Spezial-Hypoid-Pumpenöl verwenden
710.801.099
OSP Spezial-Hypoid-Pumpenöl 1 l Flasche
für OERTZEN-Hochdruck-Reihenkolbenpumpen: erster Ölwechsel nach 50 Betriebsstunden, alle weiteren Ölwechsel nach 500 Betriebsstunden bzw. mindestens 1 x jährlich; zur Erhaltung der Gewährleistung nur OSP OERTZEN Spezial-Hypoid-Pumpenöl verwenden
710.702.079
PANZERJET 2 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 2 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.078
PANZERJET 4 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 4 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.064
PANZERJET 10 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 10 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.065
PANZERJET 15 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 15 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.066
PANZERJET 20 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 20 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.099
PANZERJET 25 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 25 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.074
PANZERJET 30 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 30 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.076
PANZERJET 40 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 40 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.077
PANZERJET 50 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 50 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.080
PANZERJET 60 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 60 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.082
PANZERJET 100 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 100 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.800.061
Rohrreinigungsausstattung 33 m 500 bar o. Tr.
für Entstopfung, Entfettung und Entsandung von Abflussleitungen und Produktionsleitungen bis 350 mm Durchmesser
- Industrie-Ausführung
- mit Rohrreinigungsschlauch 33 m
- max. 500 bar
- werkzeuglos wechselbare 3/8" Raketen- und Raketen-Bohrdüse
- Kugelhahn
- andere Schlauchlängen auf Anfrage
- 710.800.060 mit 53 m Rohrreinigungsschlauch
710.800.059
Rohrreinigungsausstattung 33 m 500 bar m. Tr.
wie Rohrreinigungs-Set 710.800.061 plus Schlauchtrommel (500 bar), für Entstopfung, Entfettung und Entsandung von Abflussleitungen und Produktionsleitungen bis 350 mm Durchmesser
- Industrie-Ausführung
- mit Rohrreinigungsschlauch 33 m
- max. 500 bar
- werkzeuglos wechselbare 3/8" Raketen- und Raketen-Bohrdüse
- Kugelhahn
- andere Schlauchlängen auf Anfrage
710.702.350
DRAINJET6-Schlauch 11 m 500 bar 1/4"
- 1/4"
- für Hochdruck-Rohrreinigung
- NW 6
- superglatt
- Länge 11m
710.702.351
DRAINJET6-Schlauch 22 m 500 bar 1/4"
- 1/4"
- für Hochdruck-Rohrreinigung
- NW 6
- superglatt
- Länge 22 m
710.702.352
DRAINJET6-Schlauch 32 m 500 bar 1/4"
- 1/4"
- für Hochdruck-Rohrreinigung
- NW 6
- superglatt
- Länge 32 m
710.702.353
DRAINJET6-Schlauch 42 m 500 bar 1/4"
- 1/4"
- für Hochdruck-Rohrreinigung
- NW 6
- superglatt
- Länge 42 m
710.719.777
RR-3/8" Raketen-Bohrdüse VA 777 (052)
Rohrreinigung 3/8" Raketen-Bohrdüse VA 777 (052)
- max. 500 bar
- vorgeschrieben für OERTZEN Kaltwasser-Stationäraggregat S 334 H
710.719.788
RR-3/8" Raketen-Bohrdüse VA 788 (065)
Rohrreinigung 3/8" Raketen-Bohrdüse VA 788 (065), max.500 bar
710.719.078
RR-3/8" Raketendüse VA 078 (050)
Rohrreinigung 3/8" Raketendüse VA 078 (050)
- max.500 bar
- vorgeschrieben für OERTZEN Kaltwasser-Stationäraggregat S 334 H
710.719.099
RR-3/8" Raketendüse VA 099 (065)
Rohrreinigung 3/8" Raketendüse VA 099 (065), max. 500 bar
710.722.318
RR-3/8" Turbo-Raketendüse 30 mm 065 VA
Rohrreinigung 3/8" Turbo-Raketendüse VA/MS 30 mm 065, max. 250 bar
710.800.410
Hochdruck-Schlammsauger 05
Angeschlossen an den Hochdruckreiniger fördert der Schlammsauger nach dem Venturi-Prinzip (Unterdruck) Schlamm und Flüssigkeiten bis zu einer Höhe von 5 m (abhängig von der Leistung des angeschlossenen Hochdruckreinigers).
- saugt alles restlos ab
- für Tanks, Fässer, Gruben, Schächte usw.
- Saugschlauch-Durchmesser 1 1/2"
- Schlauchlänge 3,5 m
710.703.011
Schlauchschelle 20 – 32 mm INOX
für Wasser-Schläuche mit 3/4" Innen-Durchmesser
710.800.782
Federzug-Schlauchtrommel 20 m
Federzug-Schlauchtrommel für 20 m Hochdruckschlauch
- max. 250 bar
- hochwertiges Drehgelenk
- Ausführung in Stahl
- lackiert
- Wandmontage
- Option: Schwenkwandbefestigung 710.800.783
710.800.786
Federzug-Schlauchtrommel 20 m V2A
Federzug-Schlauchtrommel für 20 m Hochdruckschlauch
- max. 250 bar
- hochwertiges Drehgelenk
- Ausführung in V2A
- Wandmontage
- Option: Schwenkwandbefestigung 710.800.787
710.800.784
Federzug-Schlauchtrommel 40 m V2A
Federzug-Schlauchtrommel für 40 m Hochdruckschlauch
- max. 250 bar
- hochwertiges Drehgelenk
- Ausführung in V2A
- Wandmontage
- Option: Schwenkwandbefestigung 710.800.785
710.800.783
Schwenkwandbefestigung für 710.800.782
- Stahl, verzinkt
- für Federzug-Schlauchtrommel 20 m 710.800.782
710.800.787
Schlauchtrommel-Schwenkwandbefestigung V2A für 710.800.786
für Federzug-Schlauchtrommel 20 m 710.800.786
710.800.785
Schlauchtrommel-Schwenkwandbefestigung V2A für 710.800.784
für Federzug-Schlauchtrommel 40 m 710.800.784
710.708.045
Schnellkupplung VA 3/8"i 500 bar
710.708.046
SK-Nippel V4A gehärtet 3/8"i
710.700.031
Einrohrlanze 800 mm VA
- 400 bar, VA
- 800 mm
- werkzeuglose Handverschraubung
- ohne Düse
- Düsenträger mit Düsenschutz
710.704.120
Spritzrohr 300 mm / Verlängerung
- mit Handverschraubung
- VA
- 300 mm (ohne Düse)
- auch als Adapter für Turbofräser und Abrasiv-Düsen
710.704.125
Spritzrohr 600 mm / Verlängerung
- mit Handverschraubung
- VA
- 600 mm (ohne Düse)
- auch als Adapter für Turbofräser und Abrasiv-Düsen
710.704.121
Spritzrohr 800 mm / Verlängerung
- mit Handverschraubung
- VA
- 800 mm (ohne Düse)
710.704.122
Spritzrohr 1.200 mm / Verlängerung
- mit Handverschraubung
- VA
- 1.200 mm (ohne Düse)
710.704.123
Spritzrohr 1.500 mm / Verlängerung
- mit Handverschraubung
- VA
- 1.500 mm (ohne Düse)
710.704.124
Stützgriff für 1/4" Lanze 330 bar
710.800.503
TIR V4A vac.fest 500 mm
- mit elektromotorischem Antrieb 230V/1~50 Hz
- vacuumfest
- rotierender Spritzkopf mit 2 Düsen reinigt die Innenfläche aller Behälter von 200 bis 6.000 l
- Betriebsdruck max. 200 bar
- Wassertemperatur max. 100 °C
- Einführöffnung mind. 2" (50 mm)
- Schaft aus Edelstahl
- Länge 500 mm
- zum Anschluss an stationäre/mobile Hochdruckreiniger
Sonderausführungen auf Anfrage: z.B. Antrieb durch Niederspannung oder Druckluftmotor (EX-geschützt), Spritzkopf mit 4 Düsen, Wassertemperatur max. 150 °C, Eintauchlängen 500 bis 4.000 mm, Halterungen für unterschiedlichste Tanköffnungen optional
710.800.504
TIR V4A vac.fest 1.000 mm
- mit elektromotorischem Antrieb 230V/1~50 Hz
- vacuumfest
- rotierender Spritzkopf mit 2 Düsen reinigt die Innenfläche aller Behälter von 200 bis 6.000 l
- Betriebsdruck max. 200 bar
- Wassertemperatur max. 100 °C
- Einführöffnung mind. 2" (50 mm)
- Schaft aus Edelstahl
- Länge 1.000 mm
- zum Anschluss an stationäre/mobile Hochdruckreiniger
Sonderausführungen auf Anfrage: z.B. Antrieb durch Niederspannung oder Druckluftmotor (EX-geschützt), Spritzkopf mit 4 Düsen, Wassertemperatur max. 150 °C, Eintauchlängen 500 bis 4.000 mm, Halterungen für unterschiedlichste Tanköffnungen optional
710.800.510
TIR-Flansch Polyamid 60/90/120
Polyamid 60/90/120
710.800.513
TIR-Doppelhandgriff verchromt
TIR-Tank-Innenreiniger Doppelhandgriff / verchromt
710.800.511
TIR-Gewindehalterung M64-2"
M64-2"
710.800.512
TIR-Gummi-Spundlochhalterung
710.756.050
Turbofräser 050 (400 bar)
Spezialdüse mit rotierendem Punktstrahl zur Erzielung von hohem Aufpralldruck, hervorragende Losschlag- und Schwemmwirkung, für Hochdruckreiniger bis 400 bar Arbeitsdruck, vorgeschrieben für OERTZEN Kaltwasser-Stationäraggregat S 334 H
710.756.065
Turbofräser 065 (400 bar)
Spezialdüse mit rotierendem Punktstrahl zur Erzielung von hohem Aufpralldruck, hervorragende Losschlag- und Schwemmwirkung, für Hochdruckreiniger bis 400 bar Arbeitsdruck, vorgeschrieben für OERTZEN Kaltwasser-Stationäraggregat S 323 VA-H
715.101.446
Montagesatz 5" Wasserfilter Wand VA
für alle OERTZEN-Stationärgeräte, auch für 9,75"-Filter erhältlich (bitte Artikel-Nummer erfragen)
710.000.941
Filterkerze 5" 50 µ (1 Stück)
- aus Polypropylen
- hält zuverlässig alle Fremdkörper zurück, die größer als 50 Micrometer sind
- zum Schutz des Hochdruckreinigers vor verschmutztem Betriebswasser
- empfohlen bei Baustellenbetrieb
- Verpackungsgröße: fünf Stück
710.000.939
Filtereinsatz V2A 9,75" 50 µ
- Hält zuverlässig alle Fremdkörper zurück, die größer als 50 Micrometer sind
- Zum Schutz des Hochdruckreinigers vor verschmutztem Betriebswasser
- Empfohlen bei Baustellenbetrieb
710.701.021
Wasserschlauch 3/4" 20 bar EPDM (Meterware)
- Qualitäts-Wasserschlauch mit 3/4" Innendurchmesser
- Meterware
- Mehrlagiges Textilgeflecht max. 20 bar, Innen- und Außengummi aus EPDM
- Max. 120 °C
- Öl- und chemikalienbeständig
- Andere Längen und Durchmesser auf Anfrage
- Auch mit beidseitigen GEKA-Kupplungen lieferbar
auf Anfrage
Hinweis
Durch den Einbau von Sonderausstattungen/Optionen können sich Änderungen der Abmessungen der Maschine ergeben. Wir bitten um Beachtung.
auf Anfrage
Microfilter 5"
mit Rahmenhalterung und Feinfilterkerze (25/50 micrometer) in PE (VA-optional)
auf Anfrage
Umbausatz 78 ºC
Manschettensatz und Thermoventil für Hochdruckpumpe – bei bauseitigem Heisswasserbetrieb
Fördermenge max.
1.900 l/h
Betriebsdruck
140 bar
Arbeitsdruck max.
120 bar
Wassertemperatur max.
max. 60 ºC Zulauftemp
Normalspannung
400 V/3~50 Hz
Pumpendrehzahl
1.420 1/min
Antriebsart
Elektromotor
Anschlussleistung
8,9 kW
Thermoventil
Serie
Safety Control Stop SCS
Serie
Abmessungen (Rahmen: L x B x H)
800 x 450 x 450 mm
Gewicht
128 kg
Bestellnummer
710.000.544
Hinweis
technische Änderungen vorbehalten
